Pembuatan Jaringan Sederhana Menggunakan Cisco Packet Tracer Bagian ke 2

Haii haiii

assalamualaikum wr.wb

Jadi di postingan blog kali ini aku mau ngasih tutorial cara membuat jaringan komputer yang sederhana di aplikasi cisco packet tracer dan saling terkoneksi satu sama lain part 3. Yuk langsung cusss....

1. Buka aplikasi cisconya. Klik Network Devices di pojok kiri bawah lalu klik Routers => Klik 1941

2. Klik Switches lalu klik 2960

3. Klik End Devices lalu klik PC dan Laptop. Jadikan 2 PC dan 1 Laptop.

4. Klik Connections di pojok kiri bawah lalu klik garis lurus.

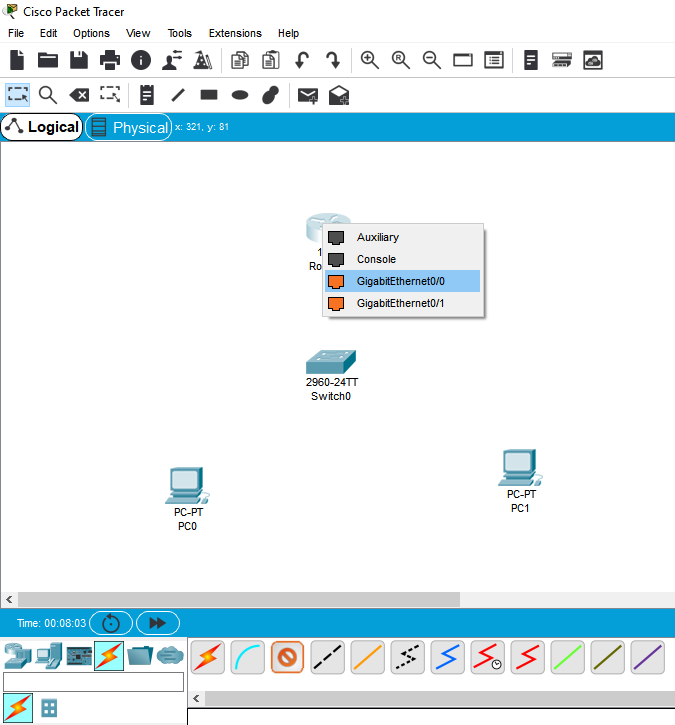

5. Koneksikan semua dimulai dari router, switch, dll

5. Konfigurasikan dengan mengeklik router => klik CLI

6. Ketik no lalu enter 2x => ketik enable lalu enter => ketik conf t lalu enter

7. Ketik interface gigabitEthernet0/0 lalu enter => ketik ip address 192.168.10.1 255.255.255.0 lalu enter => ketik no shut lalu enter. Apabila sudah sesuai gambar artinya jaringan sudah terkonfigurasi.

8. Klik PC0 => klik Desktop => klik IP Configuration => ketik IP Address 192.168.10.3 => klik subnet mask nanti otomatis muncul angka 255.255.255.0 => ketik Default Gateway 192.168.10.1

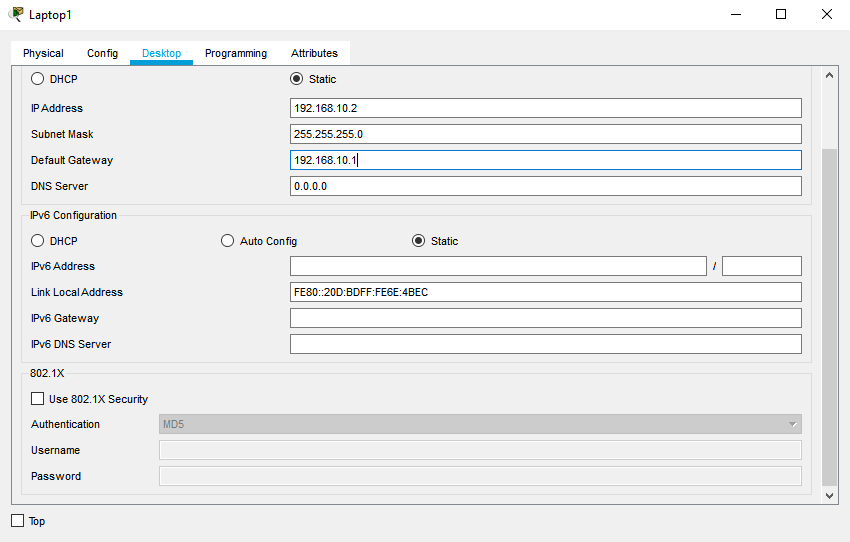

9. Klik Laptop0 => klik Desktop => klik IP Configuration => ketik IP Address 192.168.10.2 => klik subnet mask nanti otomatis muncul angka 255.255.255.0 => ketik Default Gateway 192.168.10.1

10. Klik PC1 => klik Desktop => klik IP Configuration => ketik IP Address 192.168.10.4 => klik subnet mask nanti otomatis muncul angka 255.255.255.0 => ketik Default Gateway 192.168.10.1

11. Klik PC0 lalu klik Desktop => klik Command Prompt => ketik ping 192.168.10.1

11. Kemudian buat lagi seperti pada gambar

12. Masukkan IP Address, Subnet Mask, Default Gateaway di PC2

13. Masukkan IP Address, Subnet Mask, Default Gateaway di Server0

14. Atur Router1 IP Address, Subnet Mask di Config bagian GigabitEthernet0/0

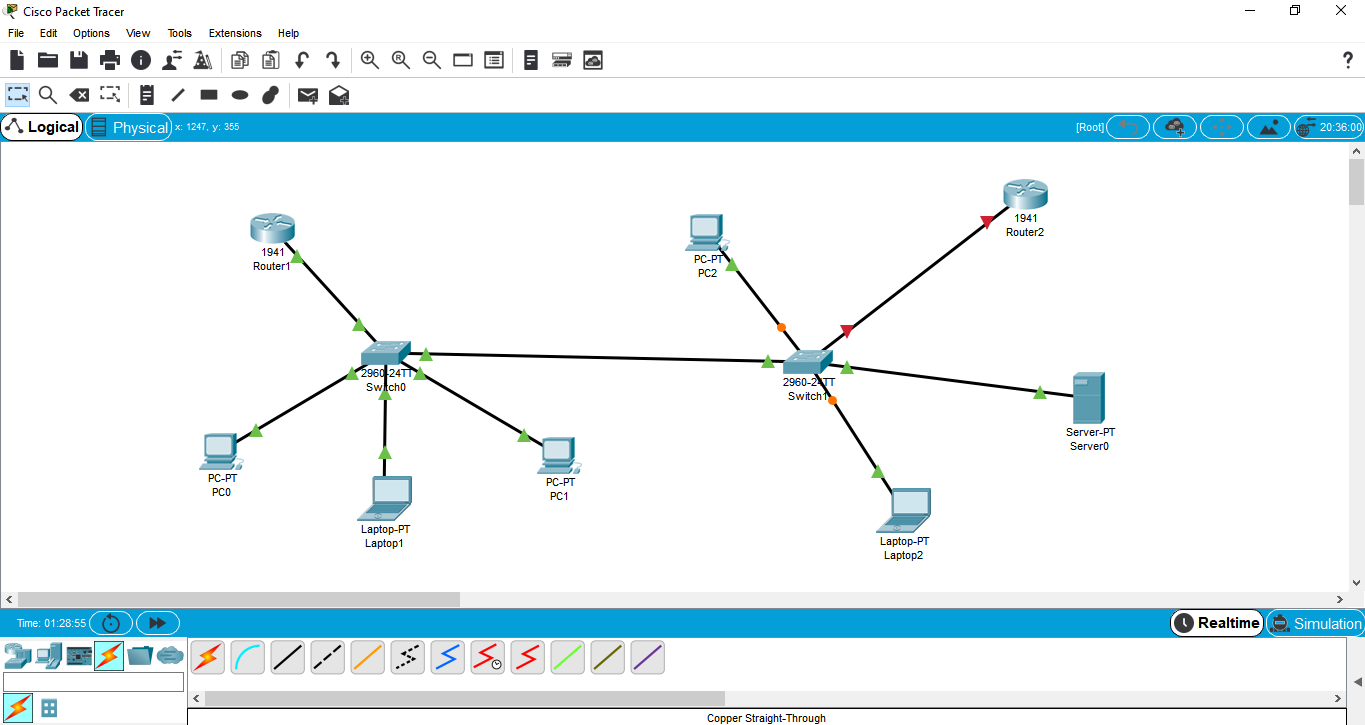

15. Maka tampilannya akan menjadi seperti ini

itu dia tutorial nya. jika belum paham, boleh mampir ke link ini https://www.youtube.com/watch?v=Dgc-2Go2dOs&t=760s

Pembuatan Jaringan Sederhana Menggunakan Cisco Packet Tracer untuk 5 Laptop dan 1 Switch

Haii haiii

assalamualaikum wr.wb

Jadi di postingan blog kali ini aku mau ngasih tutorial cara membuat jaringan komputer yang sederhana di aplikasi cisco packet tracer dan saling terkoneksi satu sama lain part 2. Yuk langsung cusss....

1. Buka aplikasi cisconya. Klik End Device di pojok kiri bawah lalu klik laptop.

2. Buat menjadi 5 laptop

3. Klik Network Devices => klik switches => klik 2960

4. Nanti akan seperti ini tampilannya.

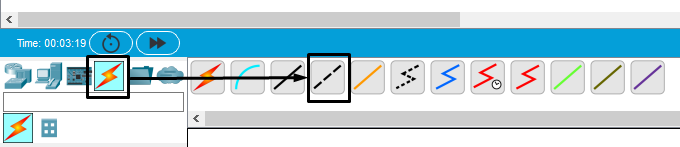

5. Klik Connections di pojok kiri bawah lalu klik garis putus-putus.

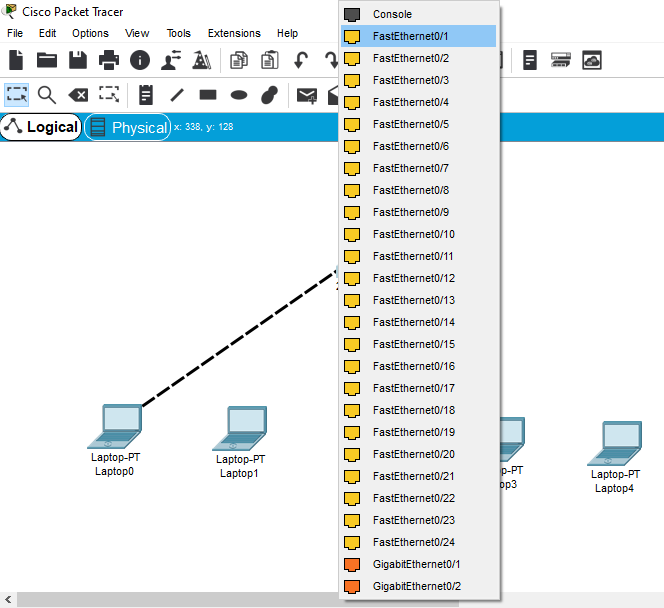

6. Klik laptop0 => Klik FastEthernet0 => Lalu Klik laptop1 => Klik FastEthernet0/1. Lakukan berulang-ulang hingga laptop4

7. Jadinya kayak gini

8. Untuk konfigurasinya. Klik laptop0 => Klik desktop => Klik IP Configuration.

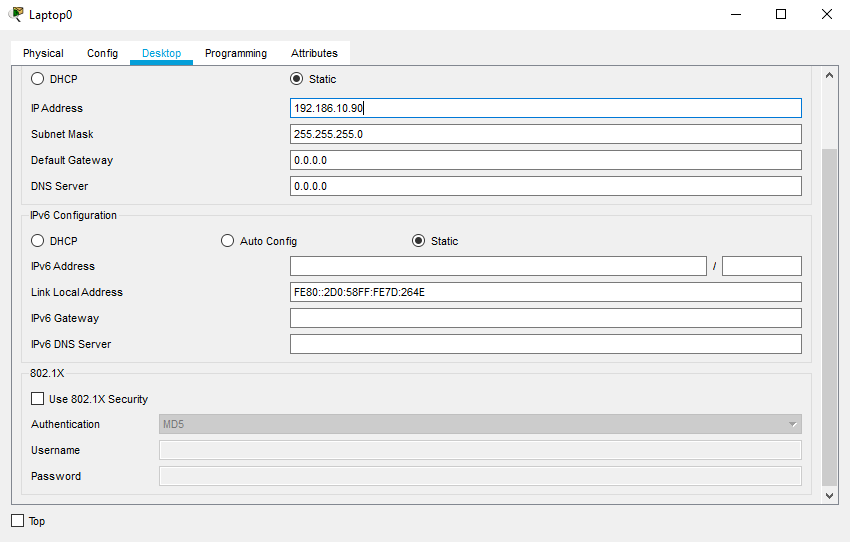

9. Ketik 192.168.10.90 pada IP Addres lalu klik Subnet Mask secara otomatis akan muncul angka 255.255.255.0. Lakukan berulang hingga laptop4

10. Untuk mengetahui apakah laptop0 - laptop4 sudah terkonfigurasi atau belum. Klik laptop0 lalu klik Command Prompt

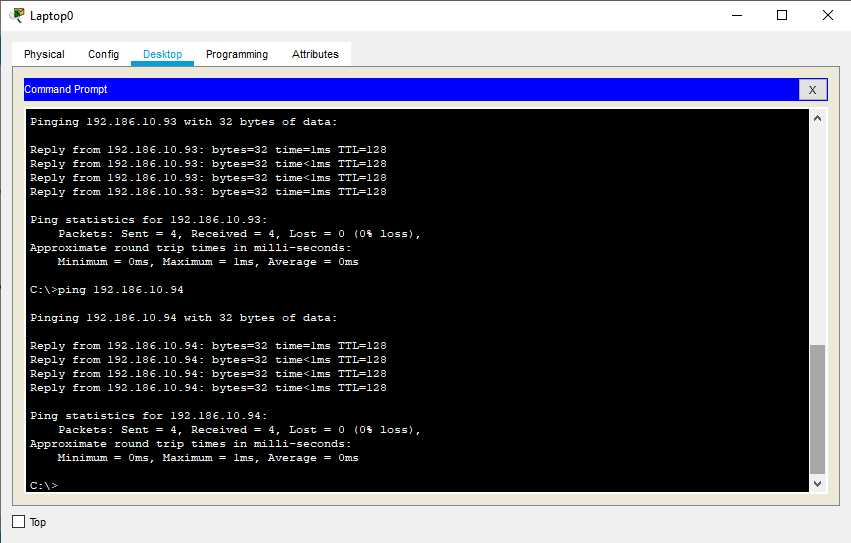

11. Ketik Ping 192.186.10.90 lalu enter. Lakukan berulang cara tersebut hingga laptop4.

Tadaaa sudah selesaiiiiiiiii:)))))). semoga bermanfaat

OIYA KELUPAAN...........

Ini contoh yang 4 laptop 1 switch. Cara pembuatannya hampir sama.

Pembuatan Jaringan Sederhana Menggunakan Cisco Packet Tracer untuk 2 Laptop

Haii assalamualaikum wr.wb

Jadi di postingan blog kali ini aku mau ngasih tutorial cara membuat jaringan komputer yang sederhana di aplikasi cisco packet tracer dan saling terkoneksi satu sama lain. Yuk langsung cusss....

1. Pastikan kamu udah download aplikasinya dulu ya. Kalo udah buka aplikasinya.

2. Klik End Device di pojok kiri bawah. Lalu klik laptop.

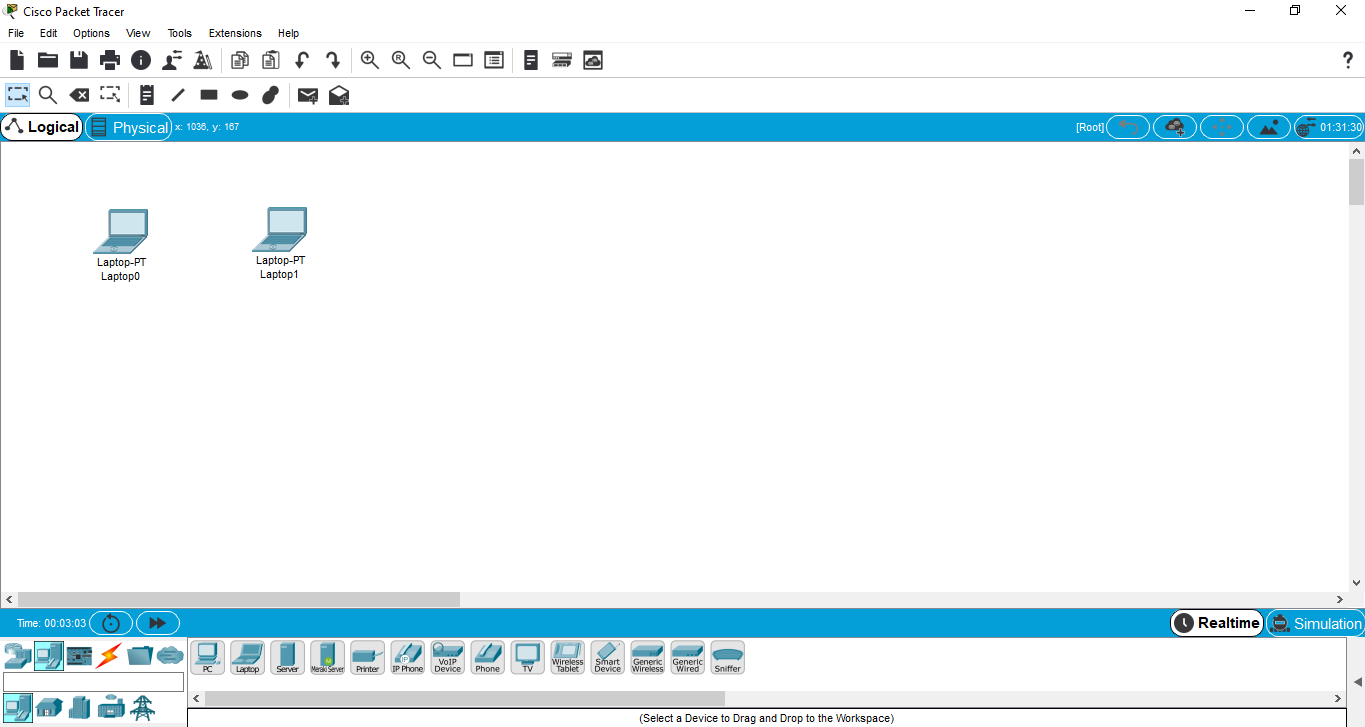

3. Nanti akan muncul tanda (+) seret ke tengah lalu klik. Buat jadi 2 ya.

4. Klik Connections di pojok kiri bawah. Klik garis putus-putus

5. Klik laptop0 => Klik FastEthernet0 => Lalu Klik laptop1 => Klik FastEthernet0

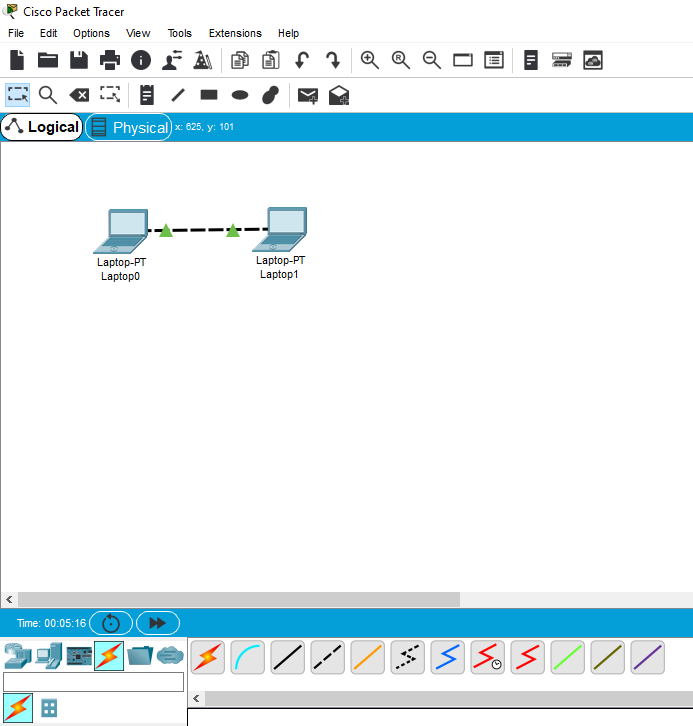

6. Maka akan jadi seperti ini

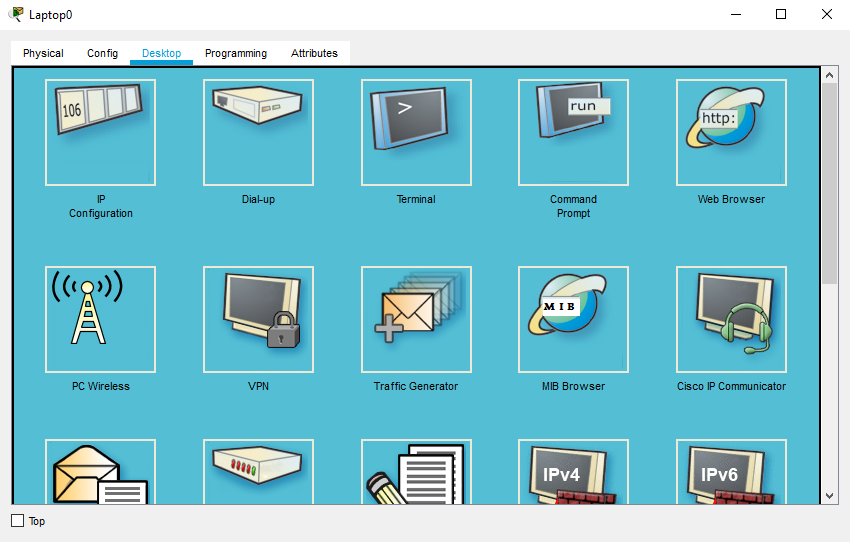

7. Untuk konfigurasinya. Klik laptop0 => Klik desktop => Klik IP Configuration.

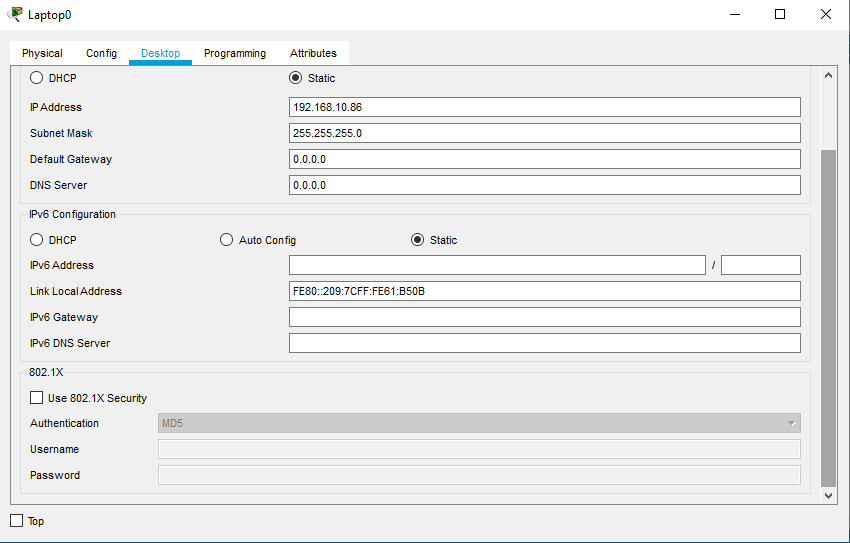

8. Ketik 192.168.10.86 pada IP Addres lalu klik Subnet Mask secara otomatis akan muncul angka 255.255.255.0

9. Lakukan cara tadi untuk laptop1 tetapi ketik IP Address yang berbeda 192.168.10.87

10. Untuk tau apakah laptop0 dan laptop1 sudah terkonfigurasi atau belum. Klik laptop0 lalu klik Command Prompt

11. Ketik Ping 192.186.10.86 lalu enter. Maka akan menjadi seperti ini

12. Lakukan cara seperti tadi untuk laptop1 tetapi ketik Ping 192.186.10.87 lalu enter

Kalau sudah seperti itu. Selamat ya jaringannya sudah terkonfigurasi

Jika masih belum mengerti, bisa dilihat videonya https://www.youtube.com/watch?v=w-yCqSYyWbQ
